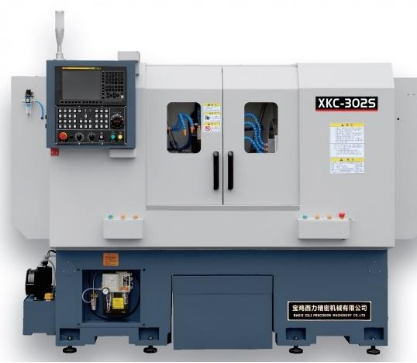

302S 雙主軸排刀數控車床


302S

雙主軸排刀數控車床

   結 構

主軸、副主軸采用內藏電主軸結構,轉速高、噪聲小、結構緊湊、運動慣量小,能夠?qū)σ粋€(gè)零件完成正面、背面不轉序加工,減少分序、轉序環節,易于實現自動化生產要求。

    軸:

主軸和副主軸均采用日本NSK超高精密角接觸球軸承,保證主軸的高剛性和精度保持性。

    結 構:

新穎的雙排刀式刀架,重復換刀誤差小,裝刀靈活、換刀高速準確,大幅節省加工時間。380mm大行程設計,加工直徑30以下,排刀數量可達8把。

 X  、 雙  Z  結 構:

兩個X 、Z軸分別伺服驅動,干涉?。惶貏e適用于大批量、短軸類和小盤類零件的自動化、連續穩定加工,特別適合棒材連續正反面一次加工完成??赏瓿芍鞲陛S對接切斷、正反面同步加工,也可單件桁架、機器人上料。

自 動 接 料 裝 置 :

副軸單獨設計接料裝置,在不開門的情況下收集工件,完成連續生產,安全高效。

項目ITEM

302S

加工能力

Capacity

最大回轉直徑Max swing diameter

φ300mm

床鞍上回轉直徑Swing over cross slide

Φ150mm







主軸

Spindle

回轉速度Spindle speed

60-6000r/min

回轉速度變換Number of spindle ranges

無級Stepless

主軸通孔直徑Through hole diameter

Φ40mm

主軸最大夾持直徑(筒夾)Max spindle camp diameter(collet)

φ30mm

工件夾持Clamp type

前推式筒夾CL-30 push type collet

主軸可通過棒料直徑spindle through bar diameter

Φ30mm

最大加工直徑Max machining diameter

φ100mm

最大加工長度Max machining length

100mm







副主軸

Sub spindle



回轉速度Spindle speed

60-6000r/min

回轉速度變換Number of spindle ranges

無級Stepless

副主軸通孔直徑Sub Through hole diameter

Φ30mm

主軸最大夾持直徑(筒夾)Max Sub spindle camp diameter(collet)

φ30mm

工件夾持Clamp type

前推式筒夾CL-30 push type collet

主軸可通過棒料直徑Sub spindle through bar diameter

Φ30mm

最大加工直徑Max machining diameter

φ100mm

最大加工長度Max machining length

100mm



快移速度

Rapid speed

X1軸快移速度X1-axis rapid traverse

15m/min

Z1軸快移速度Z1-axis rapid traverse

18m/min

X2軸快移速度X2-axis rapid traverse

15m/min

Z2軸快移速度Z2-axis rapid traverse

18m/min

移動量

Travelof tool slide

X1軸移動量X1-axis travel

380mm

Z1軸移動量Z1-axis travel

350mm

X2軸移動量X2-axistravel

380mm

Z2軸移動量Z2-axis travel

350mm





電機

Motor

主軸電機(內藏)Spindle motor (Inner Tibet)

5.5/7.5kW

副主軸電機(內藏)Sub spindle motor(Inner Tibet)

5.5/7.5 kW

X1進給電機(抱閘)X1 feed motor(brake)

0.75 kW

Z1進給電機Z1 feed motor

1.3 kW

X2進給電機(抱閘)X2 feed motor(brake)

0.75 kW

Z2進給電機Z2 feed motor

1.3kW

其它

Others

總電氣容量Required electric power

15 kVA

機床尺寸(長×寬×高)Floor Space

2520×1600×1760

機床重量Mass of machine

3000KG   About 3000KG

標準附屬品

項目ITEM

302S

切削液裝置Coolant device with chip tank

1套1set

照明裝置Lighting unit

1套1set

集中潤滑裝置Automatic slidesurface lubricator

1套1set

液壓夾緊系統Hydraulic clamping unit

1套1set

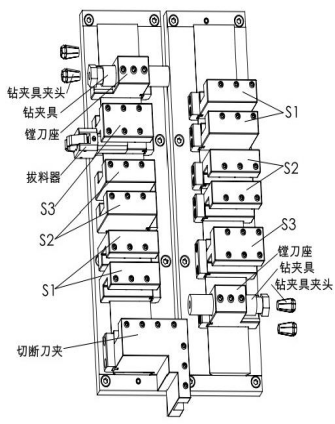

刀座底板Preset base

2套1sets

刀座S1、S2 Tool holder S1、S2

1件1 piece each

刀座S3 Tool holder S3

2件2pieces

鏜刀座I.D tool holder

1件1 piece

切斷刀座AH1 Cutting blade holder Ah1

1套1set

拔料器Puller

1套1set

鉆夾具Milling collet chuck

1套1set

工具和工具盒Tools and tool box

1套1set

斷路保護器Circuit breake

1套1set

機床地腳盤Machine base

8件8 pieces

機床聚乙烯塑料保護袋Machine vinyl cover

1套1set

信號燈Signal lamp

1套1set

筒夾Collet chuck

2套2sets

主軸Cs軸輪廓控制Cs contouring control

1套1set

機床全封閉外殼Machine full enclosed housing

1套1set



注:可選配國產系統,國產電主軸

特殊附屬品

自動送料機

零件傳輸機構

各種規格筒夾彈性夾頭

各類刀座

各類刀具

動力卡盤(5”)

主軸定位鎖緊裝置

Y軸單元

CNC 裝置標準規格

控制系統control system

FANUC 0i-TF PLUS

控制軸數controlled axes

雙通道,同時3軸,手動1軸  Dual channel, simultaneously controlable 3 axes,1 axis in manual mode

輸入方式Input system

MDI鍵入,絕對值/增量值同時并用  MDI keyboard input, combine use of absolute/incremental programming

程序記憶容量Part program storage length

2M bytes

插補機能Interpolation function

直線錐面圓弧車螺紋Linear Taper Circular Threading

最小設定單位least input incremen

0.001

最小移動單位least command increment

X:0.0005 Z:0.001

切削進給速度FEED RATE

每分鐘進給Feed per minute

1-10000mm/min

每回轉進給Feed per revolution

0.0001-500mm/min

刀具位置補償 Tool offset

形狀補償Geometry

±999.9999

磨損補償Wear

±9.9999

刀具補償數Tool offset pairs

64組64pairs

登錄程序數Numberof register able programs

1000個1000 parts

手動移動倍率Manual handle feed

0.5/0.1/0.01/0.001

輔助機能Auxiliary function

MST

停頓時間Dwell time

0-99999.999秒0-99999.999 Second

工進進給倍率feed rateoverride

0-150%

快速進給倍率Rapid traverseoverride

F0、F25、F50、F100

輸入輸出接口Input/output interface

USB

顯示語言Display language

中文、英文Chinese/English

C軸輪廓控制(選配)C contouring control(Optional)

Cs 0.001
